آشنایی با اجزای جرثقیل متحرک (دو کابین بوم تلسکوپی)

آشنایی با اجزای جرثقیل متحرک

آشنایی با اجزای جرثقیل متحرک

در این بخش با ارایه تصاویر اجزای اصلی جرثقیل های چرخ لاستیکی بوم تلسکوپی معرفی می گردد.

اجزای جرثقیل شامل:
بدنه جرثقیل
در بدنه جرثقیل از هیچ گونه هیدرولیکی استفاده نشده است

که به صورت جداگانه و مستقل بوم و جک ها و سایر مکانیزم به آن خودرو (جرثقیل) متصل شده و جرثقیل را تشکیل می دهد

و از چند نوع فلز و الیاژ که دارای وزن کم با توانایی استحکام بالا تشکیل شده

البته بدنه جرثقیل در بوم بلند و جرثقیل های کفی کاملا متفاوت بوده ولی اغلب اتاق فرمان یا لیورهای جرثقیل ها در کنار جرثقیل قرار دارد.

تلسکوپ یا بوم جرثقیل

تلسکوپ همان بوم جرثقیل می باشد،

تلسکوپ از فولاد و الیاژ های آن ساخته شده است

که با هیدرولیک به صورت خشاب مانند یک به یک داخل یکدیگر قرار میگیرند

(به طور مثال یک جرثقیل بیست تن از پنج تلسکوپ استفاده میکند

که طول هر یک از تلسکوب ها در این نوع جرثقیل ۵.۵ متر می باشد

که جمعا ۲۷.۵ متر می باشد که هر یک به صورت یک جک مجزا که در داخل خود دارد از یکدیگر بیرون می آیند و در مجموع این متراژ بوم را تشکیل می دهند.

یک جرثقیل بیست تن اگر کالایی که قرار است جابه جا کند کنار و نزدیک خود باشد

قابلیت این را دارد که بیست تن را جابه جا کند و هر چقدر این کالا از جرثقیل فاصله بیشتری بگیرد

توان جرثقیل به تدریج کمتر خواهد شد و در اخر، در فاصله بیست و هفت متری توان جرثقیل به یک الی پنج تن می رسد

که در یک زاویه بسیار مناسب پنج و در زاویه نامناسب به یک تن کاهش می یابد.

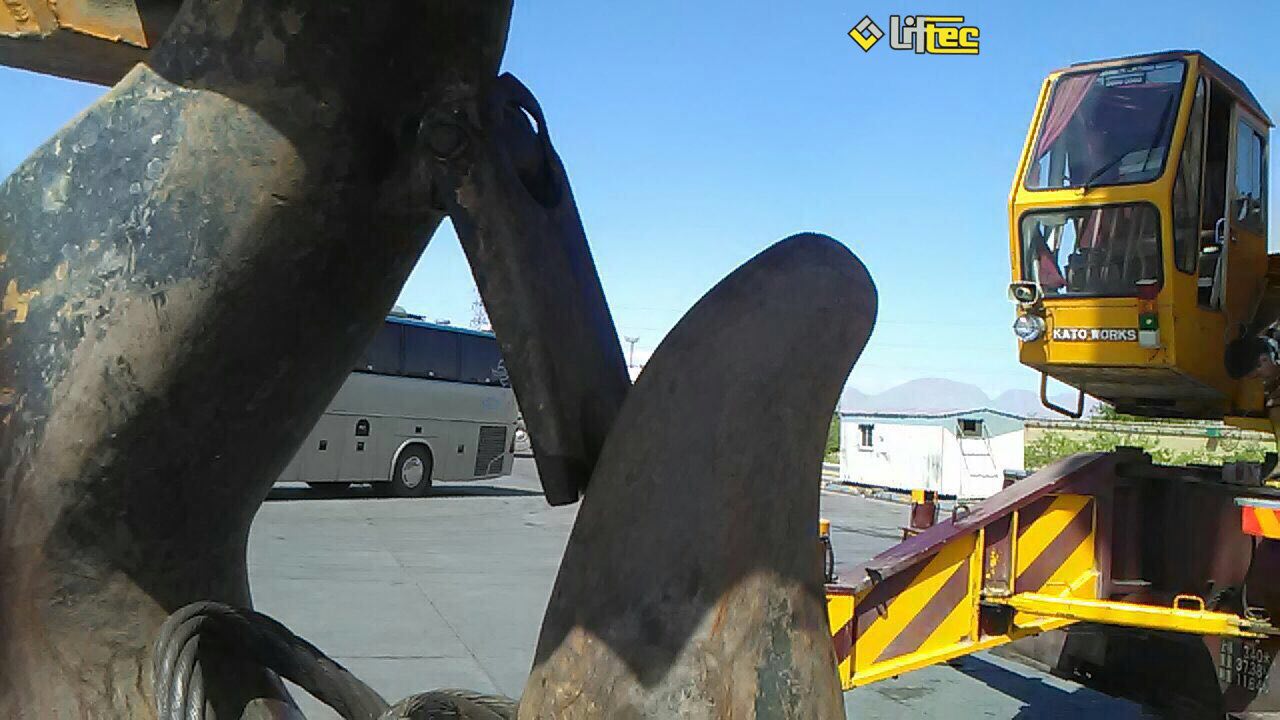

وینچ

شاید بسیاری از شما این کلمه رو شنیده باشید، وینج کاربرد های متفاوتی دارد

که یکی از کاربرد های رایج وینج در جرثقیل می باشد.

وینچ تشکیل شده از یک پمپ هیدرولیکی، یک قرقره و بکسل می باشد که روی بدنه جرثقیل نصب می شود

و بسته به متراژ بوم جرثقیل، متراژ بکسل نیز تغییر می کند کار هیدرولیک چرخاندن قرقره می باشد

و قرقره، بکسل را به دور خود جمع می کند و در سر بکسل قلاب نصب شده که برای برداشتن بار به کار گرفته می شود.

جک های تعادل جرثقیل

جک ها نیز تشکیل شده از پمپ هیدرولیکی و تلسکوپ می باشند

و کارکرد جک های تعادل این است که جرثقیل از زمین فاصله گرفته و مقداری از زمین جدا شده که باعث می شود

فشار از چرخ ها برداشته شود و همچنین وزن بار در سطحی بیشتر تقسیم شده

که باعث می شود جرثقیل توانایی بلند کردن بار بیشتری داشته باشد،

جک ها در جرثقیل حکم تعادل جرثقیل را به عهده دارند و بسته به توان جرثقیل توان جک نیز بیشتر و کمتر خواهد شد.
